銅線用 TC形裸圧着端子・絶縁キャップ付き（棒形）8～60
【ニチフ】
積算電力量計用 棒形圧着端子（絶縁キャップ付き）
-
仕様
-
在庫価格照会

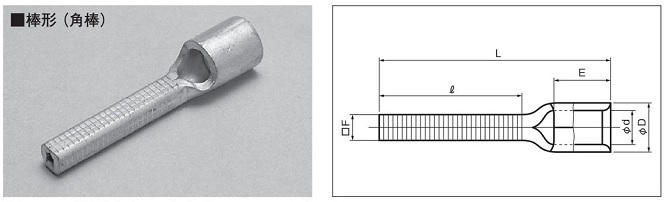

寸法図
寸法表
| 型番 | 各部の寸法ｍｍ | 電線抱合範囲 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| □F | ｌ | L | E | ΦD | φｄ | 単線（mm） | 撚線（mm2） | AWG | |
| TC8-S-C | 3.5 | 20.0 | 33.5 | 8.4 | 7.1 | 3.5 | 1.82～2.89 | 2.63～6.64 | 12-10 |
| TC8-C | 4.5 | 2.89～3.65 | 6.64～10.52 | 8 | |||||
| TC14S-C | 3.5 | 25.0 | 40.5 | 10.0 | 9.0 | 5.8 | - | 10.52～16.78 | 6 |
| TC14-C | 4.5 | ||||||||
| TC22S-C | 3.5 | 28.0 | 47.0 | 12.0 | 11.5 | 7.7 | - | 16.78～26.66 | 4 |
| TC22-C | 6.5 | ||||||||
| TC38-C | 6.9 | 30.0 | 50.0 | 13.0 | 13.3 | 9.4 | - | 26.66～42.42 | 2 |
| TC60-C | 6.9 | 30.0 | 60.0 | 18.5 | 15.6 | 11.4 | - | 42.42～60.57 | 1/0 |
積算電力量計使用区分と棒形端子定格電流
| 積算電力量計 | 棒形端子定格電流 | ||
| 30Aタイプ | 120Aタイプ | ||
| TC8-S-C | ● | 電線3.5mm2使用時：37A 電線5.5mm2使用時：48A | |
| TC8-C | ● | 62A | |
| TC14S-C | ● | 88A | |
| TC14-C | ● | ||
| TC22S-C | ● | ||
| TC22-C | ● | 115A | |
| TC38-C | ● | 160A | |
| TC60-C | ● | ||
