TICシリーズ 絶縁キャップ（圧着端子用）
【ニチフ】
絶縁キャップ（圧着端子用） TICシリーズ
TICシリーズは、圧着端子用絶縁キャップです
サイズは、0.3～325までご用意しています
材質：軟質塩化ビニール
定格電圧600V
最高使用温度60℃ （一般用）
-
仕様
-
在庫価格照会

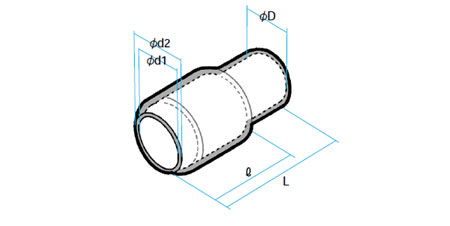

| 型式 | 外形寸法（mm） | 適合端子 | 包装個数 | メーカー 販売単位 | ||||
|---|---|---|---|---|---|---|---|---|
| d1φ | d2φ | D1φ | L | l | ||||
| TIC0.3 | 2.2 | 2.4 | 2.0 | 13.0 | 6.0 | 0.3mm2用 （電線0.3mm2）用 | 1,000 （100ｘ10） | 1,000 |
| TIC0.5 | 2.2 | 2.6 | 2.6 | 13.0 | - | 0.3mm2用 （電線0.5mm2）用 | ||
| TIC0.75 | 2.2 | 2.9 | 2.9 | 13.0 | - | 0.75mm2用 | ||
| TIC1.25 | 2.8 | 3.3 | 3.1 | 13.0 | 6.0 | 1.25mm2用 | ||
| TIC2 | 3.5 | 4.0 | 3.6 | 14.0 | 7.5 | 2mm2用 | ||
| TIC3.5 | 4.4 | 4.7 | 4.2 | 17.0 | 9.3 | 3.5mm2用 | ||
| TIC5.5 | 4.7 | 5.2 | 5.2 | 17.0 | - | 5.5mm2用 | ||
| TIC8 | 5.8 | 6.8 | 6.2 | 19.0 | 11.3 | 8mm2用 | 500 （100ｘ5） | 500 |
| TIC-14 | 7.8 | 9.2 | 8.0 | 24.0 | 13.2 | 14mm2用 | 100 | 100 |
| TIC-22 | 9.5 | 12.0 | 9.5 | 29.0 | 15.0 | 22mm2用 | ||
| TIC-38 | 11.8 | 14.0 | 11.8 | 33.0 | 17.0 | 38mm2用 | ||
| TIC60 | 13.5 | 16.0 | 14.0 | 39.0 | 20.0 | 60mm2用 | ||
| TIC80 | 16.0 | 19.0 | 16.0 | 46.0 | 25.0 | 80mm2用 | 50 | 50 |
| TIC100 | 18.0 | 22.0 | 18.0 | 54.0 | 30.0 | 100mm2用 | ||
| TIC150 | 23.2 | 25.0 | 21.5 | 65.0 | 35.0 | 150mm2用 | ||
| TIC200 | 28.0 | 33.0 | 24.5 | 68.0 | 38.7 | 200mm2用 | 20 | 20 |
| TIC250 | 32.7 | 37.5 | 27.0 | 73.0 | 42.0 | 250mm2用 325mm2（電線250mm2）用 | ||
| TIC325 | 32.2 | 37.5 | 30.1 | 75.0 | 42.5 | 325mm2用 | ||
