CP-30N-HPシリーズ　ホールプラグ

【タカチ電機工業】

CP-30N-HPシリーズ　ホールプラグ

・UL規格適合素材（UL94 V-2）を使用。
・1つのサイズで複数の板厚に対応できます。
・取付けは指で押すだけ。
・不要な穴を簡単にふさげます。
・材質：ポリアミド（PA6）

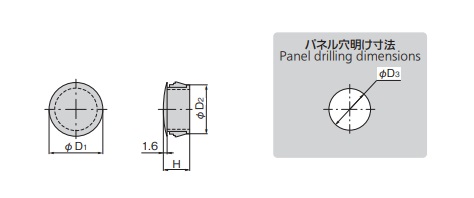

仕様/寸法


品番	H	φD1	φD2	φD3（パネル穴寸法）	適用板厚
CP-30N-HP-0	5.9	6.4	4.6	4.8	1.6
CP-30N-HP-1	8	8	6.1	6.4	0.8 1.6
CP-30N-HP-2	8	9.5	7.7	8.0	0.8 1.6
CP-30N-HP-3	10.3	12	9.3	9.5	0.8 1.6 2.3 3.2
CP-30N-HP-4		13.5	10.8	11
CP-30N-HP-5		14.6	12.5	12.7
CP-30N-HP-6		16.7	14.1	14.3
CP-30N-HP-7		18.2	15.7	15.9
CP-30N-HP-8		20	17.3	17.5
CP-30N-HP-9		23.2	18.8	19
CP-30N-HP-10		22.6	20.4	20.6
CP-30N-HP-11	11.5	25.8	22.0	22.2
CP-30N-HP-12		30.5	25.3	25.5
CP-30N-HP-13		31	27.8	28
CP-30N-HP-14		33.3	29.9	30.1
CP-30N-HP-15		34.9	31.8	32
CP-30N-HP-16		38	34.8	35
CP-30N-HP-17		42.7	37.8	38
CP-30N-HP-18		48.4	44.7	45
CP-30N-HP-19		55	50.8	51
